پمپ تجهیزاتی است که برای مکش و تخلیه هر سیالی با دبی مورد نظر استفاده می شود. پمپ ها انواع مختلفی دارند که تشخیص همه آنها دشوار است.
پمپ ها در دسته های مختلف موجود هستند. یکی از این دسته پمپ های ته چاه است . همانطور که از نام این پمپ پیداست در بخش های چاه ، چاه و مخزن زیرزمینی استفاده می شود.
یک نوع محبوب پمپ چاه، پمپ شناور است. این پمپ در داخل آب غوطه ور است. در این پست با مفهوم پمپ شناور آشنا می شویم.

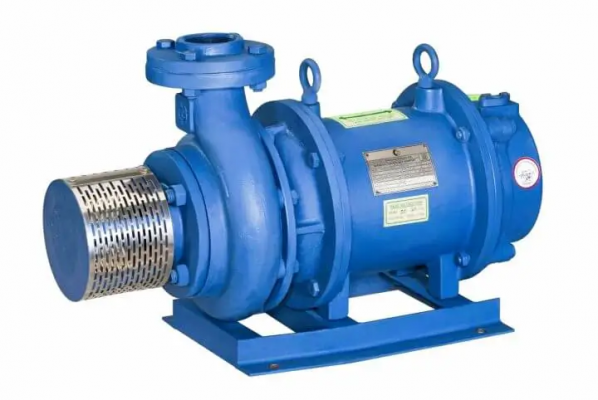

پمپ شناور چیست؟
این پمپ از نوع گریز از مرکز است. پمپ شناور به جای کشیدن آب مانند موارد عادی، آب را هل می دهد. دارای یک موتور مهر و موم شده ایزوله متصل به بدنه پمپ است که به فشار دادن سیال به سمت سطح زمین کمک می کند.
صفحات پروانه به کار رفته در این پمپ از نوع خمیده به عقب هستند که به فشار زیاد آب کمک می کند. موتور موجود در آن حرکت دورانی را به انرژی جنبشی تبدیل می کند و پره های دیفیوزر بیشتر این انرژی جنبشی را به انرژی فشار تبدیل می کند.
اصل کار پمپ شناور
برای مشاهده ساختار پمپ شناور به تصویر زیر مراجعه کنید. موتور دارای شفتی است که تعداد زیاد پره به پروانه ها به صورت سری به هم متصل شده است.
آب وارد بدنه پروانه اصلی شده و در اثر نیروی گریز از مرکز (در زمان کارکرد موتور) به سمت پره های پروانه رانده می شود. به همین دلیل آب هم انرژی جنبشی و هم انرژی فشار را دریافت می کند.
حال برای عبور آب از سری تیغه ها بعد از هر تیغه از دیفیوزر استفاده می شود. به دلیل استفاده از دیفیوزر، آب با نیروی اضافی به تیغه بعدی رانده می شود.
بنابراین، پس از یک سری تیغه، فشار آب بسیار بیشتر از شروع تیغه اول خواهد بود. این یک هد فشار بزرگ، بدون اعمال نیروی الکتریکی بیش از حد تولید می کند . طراحی مکانیکی پمپ به ایجاد نیروی بزرگ کمک می کند.
در انتهای آخرین تیغه، یک شیر چک بدون ضربه استفاده می شود که ناحیه عبور آب را باریک می کند. این به هل دادن آب به ارتفاع زیاد مثلا بالای سطح زمین کمک می کند.
انواع پمپ های شناور
در زیر انواع پمپ های شناور موجود در بازار آورده شده است.
- پمپ چاه عمیق
- پمپ مکش پایین
- پمپ فولاد ضد زنگ
- پمپ روغن
- پمپ شهری
- پمپ کولر آبی
- پمپ جریان مخلوط و محوری
اجزای اصلی پمپ شناور
در زیر اجزای اصلی یک پمپ شناور آورده شده است.
- گیره
- شیر چک
- پمپ شناور
- سوئیچ فشار
- تورک گیر
- سه راهی تانک
- دریچه های تخلیه
- شیرهای تخلیه ایمنی
- پروانه
- سیم بکسل
- کابل پمپ
- فیلتر رسوبی
- شیر ورودی و خروجی
مزایای پمپ شناور
مزایای اصلی پمپ های شناور به شرح زیر است.
- مسئله اصلی در پمپ گریز از مرکز کاویتاسیون است که به دلیل فشار کم در هد مکش ایجاد می شود. اما، از آنجایی که این پمپ به جای کشیدن آب، آب را فشار می دهد، احتمال هد منفی را در مقیاس بزرگ کاهش می دهد. این در نهایت موضوع کاویتاسیون را تا حد بسیار زیادی کاهش می دهد.
- بالاترین راندمان را در بین تمام پمپ های گریز از مرکز دارد.
- این پمپ نیازی به پرایمینگ ندارد.
- از آنجایی که فشار آب به دلیل طراحی آن به طور طبیعی افزایش می یابد، برای افزایش راندمان نیازی به برق اضافی نیست.
معایب پمپ شناور
در زیر به معایب پمپ های شناور اشاره می شود.
- تعمیر و نگهداری پیچیده است و هزینه آن بیشتر از سایر پمپ های گریز از مرکز است.
- پمپ آب شناور به صورت هرمتیک آب بندی شده است که به مرور زمان زنگ می زند. بنابراین آب می تواند وارد موتور شده و به قطعات آن آسیب برساند.
- اگر پمپ به درستی در داخل آب فرو نرود، ممکن است آسیب ببیند.
- درست است که آب از طریق این پمپ رانده می شود، اما این نیز درست است که برای عملکرد آن به آب نیاز است. اگر آب به اندازه کافی وجود نداشته باشد، ممکن است باعث گرم شدن بیش از حد پمپ شود.
- از آنجایی که پمپ در داخل آب وجود دارد، تشخیص خرابی آن در چند نوبت دشوار است.
به این ترتیب مفهوم پمپ شناور را درک می کنیم.
